FKM-Praktikum und Buch "Angewandter Festigkeitsnachweis nach FKM-Richtlinie"
Im Folgenden finden Sie das Lehrmaterial zum Fachpraktikum "Praktischer Betriebsfestigkeitsnachweis nach FKM-Richtlinie" (S 8355). Dieses stellt gleichzeitig das Zusatzmaterial zu folgendem Buch dar:
Wächter, M.; Müller, C.; Esderts, A.: Angewandter Festigkeitsnachweis nach FKM-Richtlinie. Kurz und bündig. Springer Vieweg, Berlin, 2017
Springer Link: https://link.springer.com/book/10.1007%2F978-3-658-17459-0
(im IP-Bereich der TU Clausthal für Hochschulangehörige kostenfreier Zugriff)
Korrekturen
Berechnungstools für den Betriebsfestigkeitsfaktor nach dem Verfahren Miner konsequent
Hier finden Sie ein Excel-Berechnungsblatt sowie Matlab-Funktionen, mit denen (unabhängig voneinander) der Betriebsfestigkeitsfaktor für das Verfahren Miner konsequent berechnet werden kann.

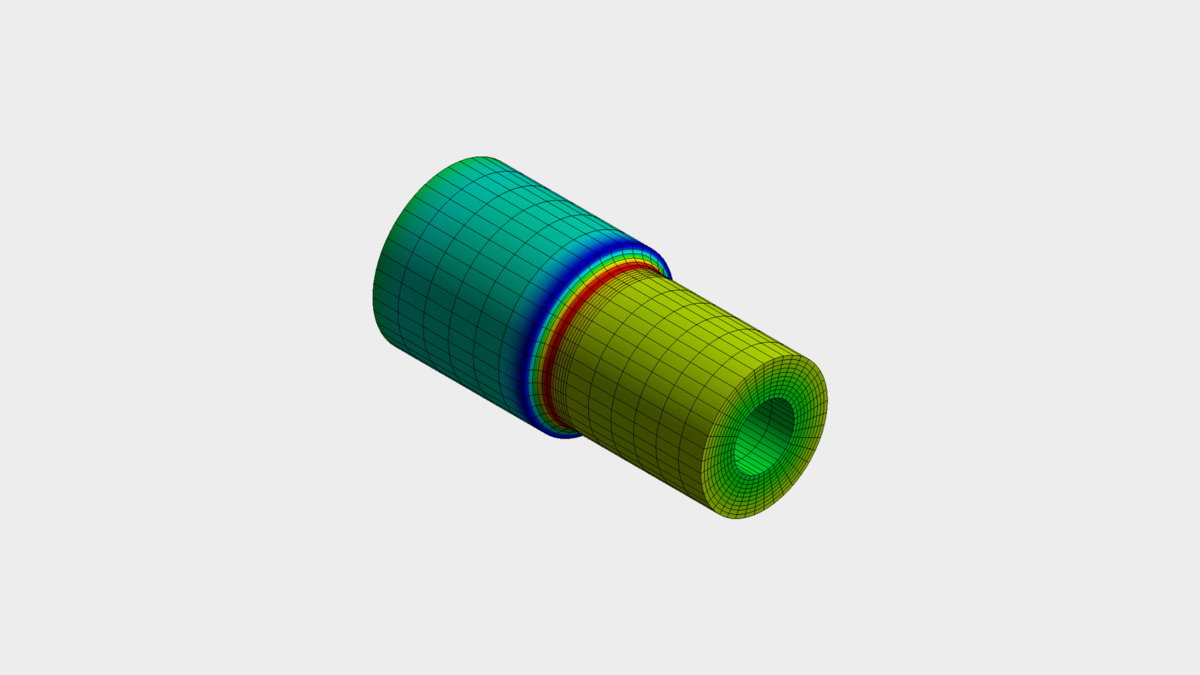

Dateien für Beispiel 1: Welle mit Absatz
Im Folgenden finden Sie Dateien zum Nachvollziehen des Beispiels 1:
- Ansys-Workbench-Projekt nur mit Vernetzung zum selbstständigen Nachrechnen
- Ansys-Workbench-Projekt mit allen Ergebnissen
Aufgrund der Dateigröße ist die Ansys-Datei in mehrer Dateien aufgespalten. Laden Sie alle folgenden Dateien in einen gemeinsamen Ordner heruntern. Zum Zusammenfügen der Einzeldateien benötigen Sie die Freeware QuickPar (http://www.quickpar.org.uk/). Nach der Installation doppelklicken Sie die Datei mit der Endung .par2 und in dem sich dann öffnenden Fenster auf die Schaltfläche Verbinden. Teil 1/5, Teil 2/5, Teil 3/5, Teil 4/5, Teil 5/5 - Berechnung des Betriebsfestigkeitsfaktors für das Verfahren Miner konsequent (Excel)
- CAD-Datei der Bauteilgeometrie (STEP-Datei)
- Dateien zur Berechnung des Spannungsintegrals

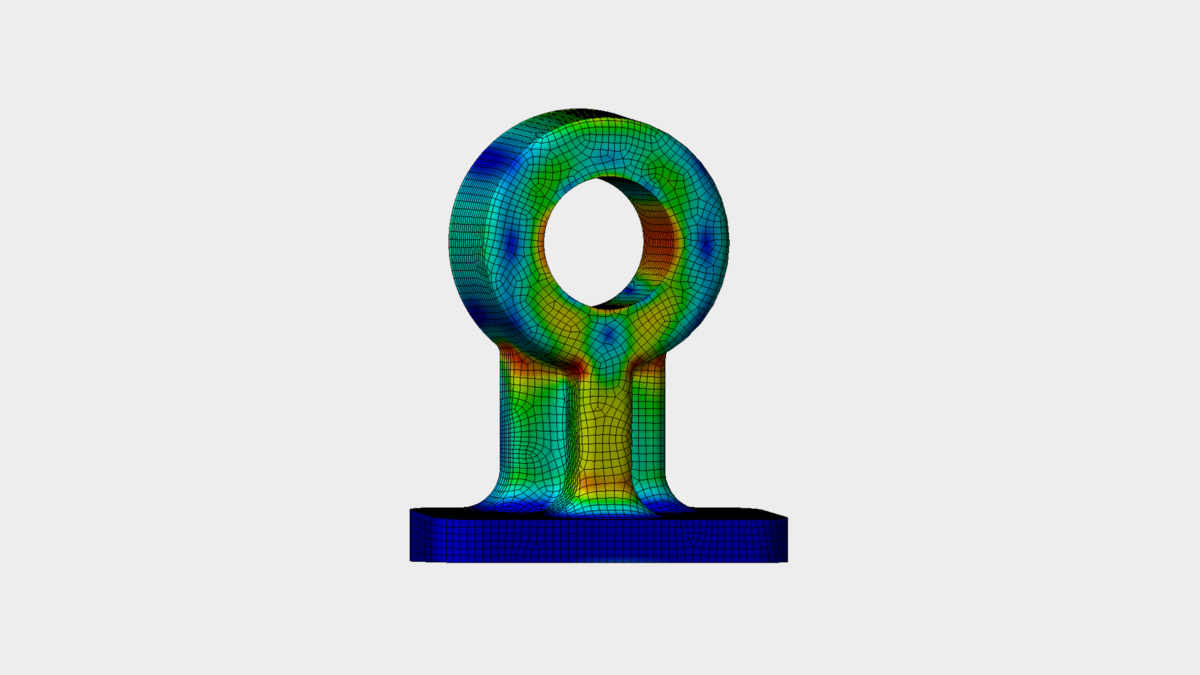

Dateien für Beispiel 2: Lagerbock
Im Folgenden finden Sie Dateien zum Nachvollziehen des Beispiels 2:
- Ansys-Workbench-Projekt nur mit Vernetzung zum selbstständigen Nachrechnen
- Ansys-Workbench-Projekt mit allen Ergebnissen
Aufgrund der Dateigröße ist die Ansys-Datei in mehrer Dateien aufgespalten. Laden Sie alle folgenden Dateien in einen gemeinsamen Ordner heruntern. Zum Zusammenfügen der Einzeldateien benötigen Sie die Freeware QuickPar (http://www.quickpar.org.uk/). Nach der Installation doppelklicken Sie die Datei mit der Endung .par2 und in dem sich dann öffnenden Fenster auf die Schaltfläche Verbinden. Teil 1/6, Teil 2/6, Teil 3/6, Teil 4/6, Teil 5/6, Teil 6/6 - Berechnung des Betriebsfestigkeitsfaktors für das Verfahren Miner konsequent (Excel)
- CAD-Datei der Bauteilgeometrie (STEP-Datei)
- Dateien zur Berechnung des Spannungsintegrals

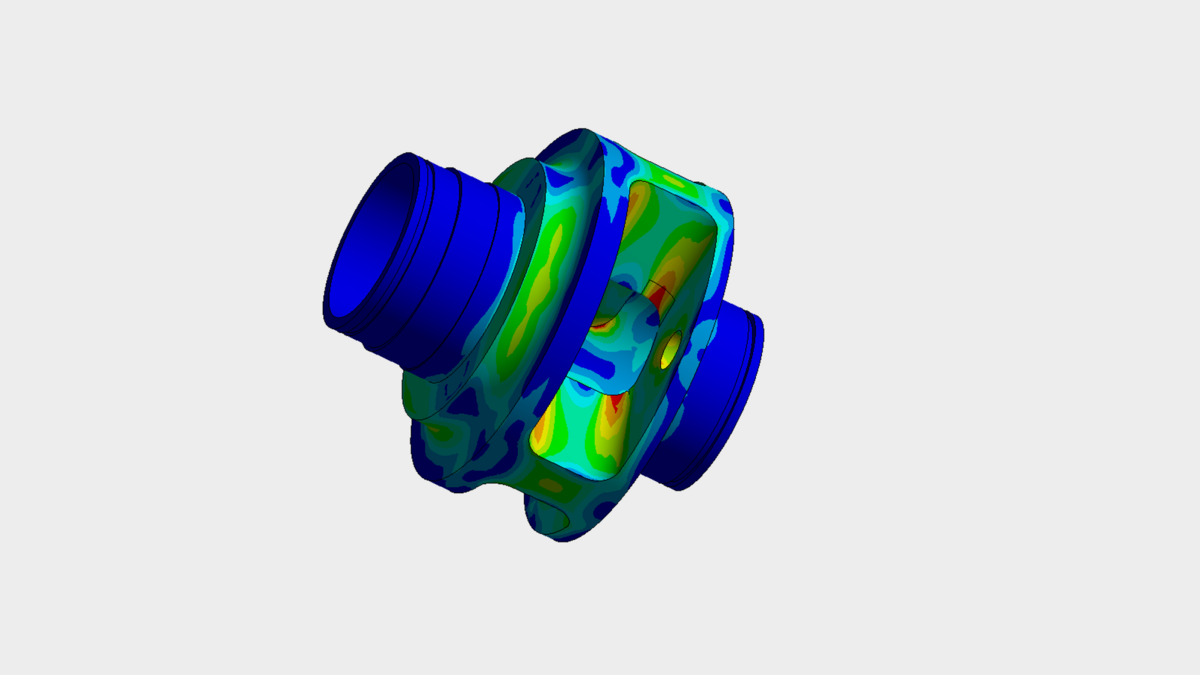

Dateien für Beispiel 3: Planetenträger
Im Folgenden finden Sie Dateien zum Nachvollziehen des Beispiels 3:
- Ansys-Workbench-Projekt nur mit Vernetzung zum selbstständigen Nachrechnen
- Ansys-Workbench-Projekt mit allen Ergebnissen
Aufgrund der Dateigröße ist die Ansys-Datei in mehrer Dateien aufgespalten. Laden Sie alle folgenden Dateien in einen gemeinsamen Ordner heruntern. Zum Zusammenfügen der Einzeldateien benötigen Sie die Freeware QuickPar (http://www.quickpar.org.uk/). Nach der Installation doppelklicken Sie die Datei mit der Endung .par2 und in dem sich dann öffnenden Fenster auf die Schaltfläche Verbinden. Teil 1/15, Teil 2/15, Teil 3/15, Teil 4/15, Teil 5/15, Teil 6/15, Teil 7/15, Teil 8/15, Teil 9/15, Teil 10/15, Teil 11/15, Teil 12/15, Teil 13/15, Teil 14/15, Teil 15/15 - Berechnung des Betriebsfestigkeitsfaktors für das Verfahren Miner konsequent (Excel)
- CAD-Datei der Bauteilgeometrie (STEP-Datei)
- Dateien zur Berechnung des Spannungsintegrals
